MR-3 陶氏抛光树脂
更新日期:2017-06-15
DOWEX™ MONOSPHERE™ MR-3 UPW
一种适用于超纯水使用的可分离的均粒混床树脂
名称 树脂类型 树脂结构 官能团
DOWEX™ MONOSPHERE™ MR-3 UPW 注解** 苯乙烯-DVB 凝胶型 磺酸基和季胺
技术参数 |
H+ 型 |
OH- 型 |
全交换容量, 最小. |
eq/L 1.9 |
1.0 |
|
kgr/ft3 as CaCO3 41.5 |
21.9 |
含水量 |
% 46 - 51 |
55 - 65 |
粒径分布 |
|
|
平均粒度 |
mm 650 ± 50 |
590 ± 50 |
均一系数, ******. |
1.1 |
1.1 |
圆球率 , 最小. |
% 95 |
95 |
抗压强度 |
|
|
平均, 最小. |
g/bead 500 |
350 |
> 200 g/bead, 最小. |
% 95 |
95 |
典型理化指标 |
H+型 |
OH-型 |
湿真密度 大约 |
g/mL 1.22 |
1.08 |
湿视密度 大约 |
g/L 689 |
689 |
|
lbs/ft3 43 |
43 |
建议运行条件 |
· 最高运行温度 |
60°C (140°F) |
|
· 装填深度, 最小. |
800 mm (2.6 ft) |
|
· 流速: 制水 |
10 - 60 m/h (4 - 24 gpm/ft2) |
|
· 压降 |
见曲线 1 |
UPW 混床树脂特性 |
· 阳离子树脂转型率 Cationic resin conversion to H · 阴离子树脂转型率 Anionic resin conversion to: |
99.9% min. |
|
OH |
95% min. |
|
CO3 Cl |
5% max. 0.1% max. |
|
· 清洗特型 Rinse characteristics: UPW 级别树脂用+17.5 兆欧水清洗至满足超纯 水严格的离子和有机物残余物指标 |
|
|
- 电导率清洗至 0.055 mS/cm (见曲线 2) - TOC 清洗至 2 ppb (+) (见曲线 2) |
1 床深体积 50 床深体积 |
注解** 树脂的混合比率经过优化能够最好的去除鹏、硅和其他敏感离子。
†更多有关粒径分布的资料,请参照粒径分布参照表 (Form No. 177-01775) (+) delta TOC ppb measured in/out 表示∆ TOC
典型特性和运用 DOWEX™ MONOSPHERE™ MR-3 UPW 级别树脂推荐在超纯水系统中的两个离子 交换单床或反渗透后的混床或抛光混床中使用,它使一种可再生的混床树 脂,由于它明显的颜色和粒径差别使其能够被较好的分离以达到理想的再生 效果。对于通常的可再生混床树脂来说,尤其是在硼和硅泄漏的运行中,非 常低的离子电荷会导致树脂的抱团。但是 DOWEX MONOSPHERE 550A UPW 树 脂优化的生产工艺使在普通再生过程中阳阴抱团的可能型大大降低。
UPW 级别树脂表现出较高的离子转换率(95% 最小)和优化的体积比,使其 能够对去除硼和硅有较高的交换容量,正如曲线 2 所示,其优越的清洗特性 也能保证其具有极高的在线运行效率。

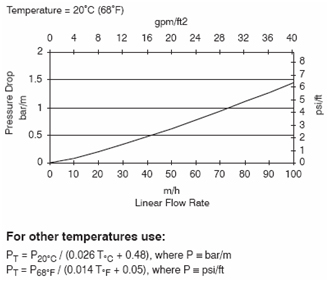

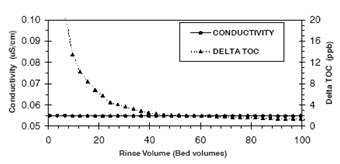

曲线 1. 压降曲线 曲线 2.电导率和 TOC 正洗曲线
DOWEX 离子交换树脂 更多信息情联系陶氏公司代表: 北美: 1-800-447-4369
拉丁美洲: (+55) 11-5188-9222
欧洲: (+32) 3-450-2240
太平洋地区: +60 3 7958 3392
日本: +813 5460 2100
上海: +86 21 2301 9000
北京: +86 10 85183399
警告:在一定的条件下,氧化性试剂例如硝酸会侵蚀有机的离子交换树脂。这种影响可能小到只会导致轻 微的树脂降解,大到会导致剧烈的放热反应(如爆炸)。在使用强氧化剂之前,要先向知道处置这种物质 的有关人士请教。
注意:任何人不得推定其在本文件下有使用卖主或其他人所拥有的专利的自由。由于使用条件和适用法律 可能因时因地而异,顾客有责任确定本文件里的产品和产品信息是否适合顾客使用,并确保自己的工作场 地和处理产品的方式符合可适用的法律和其它政府法规。卖主对本文件中的信息不承担任何责任或义务, 也未提供任何保证。在本文件下关于产品的可售性或对某一特殊用途的可适用性的所有默示保证均在此明 确地予以排除。
